Blog Hausbau in Bohol, Philippinen

[Nick]

AW: Hausbau in Bohol, Philippinen

hier schoen zu sehen die Stahlbewehrung, die aus den Unterzuegen herausragt, da sollte dann eine Mauer mit Hollowblocks hin, das wird aber nicht so sein, dazu aber mehr in meinem naechsten Beitrag



[Friedel]

AW: Hausbau in Bohol, Philippinen

Na da braucht man aber wirklich einen kühlen Kopf und das bei den Temperaturen
Ist schon sehr wichtig selber vor Ort zu sein,damit halt solch gravierende Fehler gleich ausgebessert werden können k
Lese gerne hier Deinen interessanten Bericht mit



[Nick]

AW: Hausbau in Bohol, Philippinen

weiter mit Bildern vom Mittwoch, den 07. April 2010.


Die Fensterstuerze und Fensterseiten wurden betoniert




natuerlich wurde der Beton zu feucht gemacht, so dass er leichter zu verarbeiten ist. Das geht natuerlich zu Lasten der spaeteren Festigkeit. Musste ich wieder mit dem Vormann drueber sprechen, dass wir das so nicht machen koennen, habe ihm versucht das zu erklaeren. Danach wurde der Beton dann etwas fester angesetzt. Ganz wichtig habe ich ihm erklaert ist das fuer die beiden Ueberzuege, die nicht aufliegen sondern frei selbstsupportened sind. Wahrscheinlich wird es aber nicht lange vorhalten und es wird zurueckgekehrt zum feuchteren Beton.













hier sieht man schon schoen, dass die Schalung fuer die Ueberzuege erstellt wird







die Badezimmerfenster wurden vergroessert, die Holzstuerze entfernt




das Fenster ist noch zu klein und muss noch vergroessert werden







Elternschlafzimmer, hier muss noch viel aufgeschuettet werden. Und das ist genau das Problem, denn da sehr viel aufgeschuettet werden muss und die Bodenplatte von Wand zu Wand auf das aufgeschuettete Material aufgelegt werden soll wird das mit Sicherheit in Zukunft zu Setzungen und Rissen kommen. Wie schon erwaehnt haette dieser Bereich auch mit Unterzuegen ausgefuehrt werden sollen, ist aber nicht geschehen. Also was machen wir jetzt nur, mein Loesung ist relativ einfach. Auf den festen gewachsenen Boden ist das Streifenfundament, wo die Hollowblocks draufstehen, das wird ganz wenig verbreitert und darauf wird auf der Innenseite des Zimmers eine Stahlbetonwand vorgestellt und zwar bis zur Unterseite der Bodenplatte. Und zwar rundherum im Zimmer. Darauf wird dann die Bodenplatte aufgelegt. Grosser Vorteil, egal wie gut die Aufschuettung verdichtet ist, die Bodenplatte kann sich nicht setzen. Kleiner Nachteil, mehr Material, und mehr Arbeit aber noch ueberschaubar




das gleiche wird vor den drei Zimmern gemacht und an der seitlichen Wand bis zum naechsten Pfeiler, auch hier wird die Bodenplatte dann aufgelegt. Auf der anderen Seite wird es wenig bis gar keine Aufschuettung geben, dort wird die Bodenplatte direkt auf den mit Schotter aufgeschuetteten und verdichteteten Untergrund aufgelegt. Da wird es keine Setzungen geben. Somit ist der Bereich, wo es zu Setzungen kommen koennte durch die vorstehende Staenderwand entschaerft worden.




schoen zu sehen, dass in der Mitte des Zimmers im unteren Bereich staerkeres Stahl eingelegt wurde, um den an dieser Stelle auftretenden Zugkraeften entgegen zu wirken. Leider wurde der Stahl so eng nebeneinander gelegt, dass es kaum Platz fuer den Beton geben wird. Deswegen musste der Stahl noch mal ordentlich befestigt werden um Platz zu schaffen fuer den Beton




und den Arbeitern liebstes Hobby, das Cockfighting, in der Mittagspause wird gekaempft auf Teufel komm raus.




Allerdings werden die Krallen abgebunden, so dass es zu keinen schlimmeren Verletzungen kommen kann



[Nick]

AW: Hausbau in Bohol, Philippinen

weiter gehts mit den Bildern und Bericht vom Donnerstag, den 8. April 2010


weiterer Aushub im Keller




auch hier wird weiter gegraben




hier grob abgesteckt der Bereich, wo der Septik Tank hin soll. Nicht dass der Septik Tank so weit nach aussen an die Grundstuecksgrenze gelegt wird, dass kein Platz fuer das Eckfundament des Gartenmauerpfeilers ist, besser vorsorgen, als spaeter wieder alles neu machen lassen







die Schalung fuer den Ueberzug ist fertig. Es fehlen nur noch die Betonabstandshalter




alles aber auch alles wird mit Hand geschnitten, Eisenstaebe mit der Eisensaege, Holz mit der Holzsaege, ja selbst Plywoodplatten werden mit der Handsaege abgeschnitten.




noch eingeschalt die Betonfensterstuerze










leider vergessen, das Holzbrett ala "Holzsturz" zu entfernen, hier muss noch nachgebessert werden, da muessen sie noch was machen um einen vernuenftigen Betonsturz einzubauen, mal gespannt wie sie das hinbekommen, da obenherum schon betoniert ist




der Elektromast wird wieder aufgerichtet, der Vorarbeiter gibt Anweisungen, der Inspektor des Stromanbieters war am Mittwoch dagewesen und hat alles fuer ok befunden, als letztes muesste noch der Elektropfahl aufgestellt werden, dann koennte am kommenden Montag der Stromanschluss erfolgen, gefragt wurde nur, ob das Dach mit Stahl trusses oder Holz trusses hergestellt werden soll, dies natuerlich wichtig um zu wissen wieviel Strom benoetigt wird




es wurde kurzfristig eine Handstuetze gefertigt, mit der die Arbeiter den wirklich schweren Mast (das Teil wirkt ganz schoen viel) aufrichten







da mussten drei Leute sich ganz schoen strecken, um das Teil anzuheben










hier fast geschafft, nun muss der Mast nur noch nach unten geschoben werden und justiert werden




und nun hier mein Vorschlag um vernuenftige Abstandshalter herzustellen, die unter die Bewehrung des Ueberzuges eingebaut werden sollen. Erst mal musste ich dies dem Vorarbeiter erklaeren, warum das so wichtig ist, er meinte nur die tun das mit Stahl etwas hoch druecken oder mit Steinen, ich aber gemeint, das beste waere das mit Beton direkt zu machen, kleine Abstandshalter, die man sich schnell und einfach herstellen kann. Also schnell ein Stueck Kunststoffrohr, das herum gelegen hat geschnappt, und gezeigt, das das in 3cm Abstaenden abgeschnitten wird und mit Beton gefuellt super Abstandshalter ergibt



[Nick]

AW: Hausbau in Bohol, Philippinen

dann haben sie noch schnell ein wenig Draht eingelegt, damit die Abstandshalter noch an die Bewehrung befestigt werden kann.




die Schalung wird entfernt




auch hier wird die Schalung entfernt








ist schon viel Platz im Keller




hinten zu sehen, der Elektromast steht schon gerade an der richtigen Stelle




links vorne der Holzpfahl im Bild steht an der Grundstuecksgrenze










Elektropfahl von der Strasse aus zu sehen, uebrigens wurde am Mittwoch nun endlich der Wasseranschluss gelegt, die Wasseruhr wurde oberhalb der Strasse beim naechsten Nachbarn oberhalb des grossen Grundstuecks des Nachbarn auf der anderen Seite hingesetzt, da sind schon vier andere Wasseruhren angeschlossen. Die Wasseruhren liegen alle etwa 50 cm auf dem Grundstueck des Nachbarn, der den Anschluss nicht zulassen wollte, Bohol Waters meinte, das waere doch kein Problem, die wuerden alle Wasseruhren einen Meter weiter auf die Aussenseite des Grundstueck setzen. Der Nachbar lehnte dies ab und meinte er wuerde sich beschweren wollen. Dies hat den Installateur allerdings nicht davon abgehalten die Wasseruhr erst mal neben den anderen 4 Wasseruhren anzuschliessen




hier wieder links im Bild der Holzstab, der die Grundstuecksgrenze abgrenzt




die Stuerze wurden alle ausgeschalt




und weil ich mal wieder darauf hingewiesen habe, gewaessert




das Elternschlafzimmer wird weiter zugemauert




von innen auch fast alles ausgeschalt







noch mal den Ueberzug eingeschalt



[Nick]

AW: Hausbau in Bohol, Philippinen

Elternschlafzimmer




die beiden Badezimmer, da fehlt noch die Mauer in der Mitte, die die beiden Badezimmer abtrennen wird



[Nick]

AW: Hausbau in Bohol, Philippinen

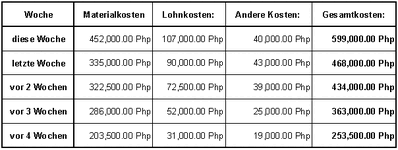

Woechentlicher Kostenreport vom 10.04.2010 (nach ca. 6 Wochen):

Komplette Kosten bisher:



bei den anderen Kosten waren einige Kosten falsch zugewiesen, deswegen ist der Betrag diese Woche geringer

In den Materialkosten sind fuer diese Woche z.B. enthalten (nur mal ein paar groessere Ausgaben):

- 50.000 Pesos fuer komplette Toiletten, Waschbecken, Kuechenarbeitsplatten etc.

- 6 cbm Sand zu 1.040 pro cbm

- 20.000 Pesos Anzahlung fur Holzmoebel vom Schreiner, (Tisch fuer 12 Leute, 12 Stuehle, einige Betten, gehoert eigentlich nicht zu den Hauskosten, wird aber trotzdem erst mal mit aufgenommen, das kann ich dann am Ende ja noch mal seperat auffuehren und rausnehmen. Man moege mir das verzeihen...

- 20 Stahlstaebe zu 190 Pesos pro Stab 12mm

- 100 Sack Zement zu 209 Pesos den Sack



[Nick]

AW: Hausbau in Bohol, Philippinen

Bilder vom Freitag, den 9. April 2010


alle Stuerze komplett ausgeschalt, obenauf kommt noch der Ringanker als Abschluss bevor die Dachbinder aufgelegt werden koennen




Arbeiter beim Einschalen der Fenster im vorderen Bereich der Strasse zugewandt




hier zu sehen, wie die Aussentoilette hochgemauert wird




hier die beiden Badezimmer, noch als ein grosser Raum




Fensteroeffnung mit Fenstersturz fertig im Elternschlafzimmer, nur das hintere Fenster muss noch mit einem Stahlbetonsturz versehen werden







die eingeschalten Ueberzuege







Aussentoilette







noch eingeschalter aber schon betonierter Eckpfeiler mit Strommast




unterer Bereich der Aussentoilette, da muss noch der Boden ausgehoben werden




Maurer zu gange




Elternschlafzimmer Ansicht von aussen




seitliches Fenster des Elternschlafzimmers, hier muss noch der Sturz betoniert werden




Kellerraum, ist schoen gross geworden, der letzte Teil wird auf etwa halber Hoehe waagrecht angeglichen, so dass im hinteren Bereich ein Ablagefach ueber die gesamten Zimmer entsteht




da wo die Schnur gespannt ist wird der hintere Teil waagrecht angeglichen



[Nick]

AW: Hausbau in Bohol, Philippinen

hier nun mal ein kleine Materialzwischenbericht



ok, die Tueren snd natuerlich noch nicht eingebaut aber schon komplett bezahlt und geordert



[Nick]

AW: Hausbau in Bohol, Philippinen

einige wenige Bilder vom letzten Samstag


Schalungen fuer den Sturz fertig




Die Einfahrt von der groesseren Strasse in die kleine "Barangay Road" neben dem Grundstueck wurde etwas aufgeschuettet, da es sonst zu steil runter ging




Eckpfeiler mit dem Elektromast wurde bereits ausgeschalt




Erdaushub im "Keller" schon recht ordentlich







der Bereich ueber dem Aussen-WC wird auch mit einem Stahlbetonringanker versehen, was dem ganzen Bereich des WC's mehr Festigkeit geben wird







schoen eingeschalt






jetzt Bilder von heute morgen, Montag, den 12. April 2010


Ueberzug fertig mit Stahlbeton gegossen zu werden




der eine Ueberzug fertig gegossen










hier nun der Keller, durch die Fundamente kann nicht der gesamte Bereich genutzt werden, das wird dann halt wie eine grosse Treppenstufe sein, als Abstellbereich oder was auch immer




die herausragenden Stahlstaebe wurden laut meinen Anweisungen umgebogen, und in die vorgestellte Staenderwand mit einbetoniert, auch wird der Unterzug etwas nach unten vergroessert, so dass kein Stahl der Luft ausgesetzt sein wird und rosten kann, was der Fall gewesen waere, wenn die Stahlstaebe nur abgeschnitten worden waeren







alles recht ordentlich



[party]

AW: Hausbau in Bohol, Philippinen

sieht alles schön und solide aus.
was ich aber nicht verstehe, ist folgendes:

gefragt wurde nur, ob das Dach mit Stahl trusses oder Holz trusses hergestellt werden soll, dies natuerlich wichtig um zu wissen wieviel Strom benoetigt wird

was meinst du damit?



[Nick]

AW: Hausbau in Bohol, Philippinen

sieht alles schön und solide aus.
was ich aber nicht verstehe, ist folgendes:

was meinst du damit?

na ob Starkstrom benoetigt wird oder nicht. Aehnlich wie in Deutschland braucht man fuer den Herd z.B. Starkstrom, genauso benoetigt man das auch zum Schweissen eines Stahldaches. Und da das Dach aus Holz sein wird brauchen wir nur einen "normalen" Stromanschluss.



[party]

AW: Hausbau in Bohol, Philippinen

schweissen, habe ich mir schon vorher gedacht.
ich wusste nicht das eine normale stromleitung auf den phil. die leistung nicht bereitstellt.



[Nick]

AW: Hausbau in Bohol, Philippinen

bin ein wenig enttaeuscht, da die Holzstuerze ueber den beiden Tueren noch nicht gegen einen Betonsturz ausgetauscht wurde :teuflisch







in Hintergrund schoen zu sehen den betonierten Sturz




Terrasseneingangstuer, schon mit Stahl fuer den Betonsturz vorbereitet



[Nick]

AW: Hausbau in Bohol, Philippinen

so weiter gehts mit einigen neuen Bildern, es hat sich einiges getan

hier zu sehen, dass die Ueberzuege bereits beoniert wurden




von der anderen Seite




der Kellerabsatz wird vorbereitet




sieht schon ganz ordentlich aus







im Elternschlafzimmer wird auch die vorstehende Stahlbetonwand vorbereitet




eigentlich sollte die Schalung der freihaengenden Ueberzuege min. 3 Tage dran bleiben, haben sie mal wieder nicht zugehoert.




alles bereits ausgeschalt, allerdings sollen nach meiner Anweisung die Ueberzuege nun 5 x taeglich gewaessert werden, na hoffe, dass sie das machen




weiterer Sturz betoniert







auch im vorderen Bereich alles vorbereitet zum Betonieren




zum Teil schon betoniert und ausgeschalt




der Absatz wird betoniert




mit Stuetzen







Betondeckung vorhanden




recht ordentlich



[Nick]

AW: Hausbau in Bohol, Philippinen

und weiter gehts mit noch ein paar Bilderchen...

Kellerfensteroeffnung wurde bereits vorbereitet




Erdaushub der Sickergrube hat begonnen




na hoffe, das klappt :k




erster Teil der Abtreppung wurde betoniert




na mal gespannt wie das haelt...




Fensterstuerze wurde gewaessert










man sieht, dass die Ueberzuege nun mit Folie abgedeckt wurden, war meine Anweisung




hier schoen zu sehen, dass alles mit Folie umwickelt wurde




Badezimmerfenster auch bereits fertig betoniert




Blick von aussen durchs Maidsfenster, rechts vorne das Aussen WC, hier ist noch oben zu betonieren




Blick auf den Keller







Haupteingangsbereich




und noch mal von etwas weiter weg



[josef_bay]

AW: Hausbau in Bohol, Philippinen

Eigentlich könnte man jetzt schon einziehen. Frieren müsste man nicht.



[Nick]

AW: Hausbau in Bohol, Philippinen

Eigentlich könnte man jetzt schon einziehen. Frieren müsste man nicht.



[Nick]

keine Kommentare mehr, Interesse erloschen lol
